135-0981-3913各位朋友們好
我是華爾賽
今天分享波形彈簧的種類和特點
隨著工業化進程的深入和產業升級
例如在航空航天
汽車
醫療
石油等各行業都需要更加緊湊化
輕量化的方案
于是各種波形彈簧在這些
領域都受到大范圍的應用
其中

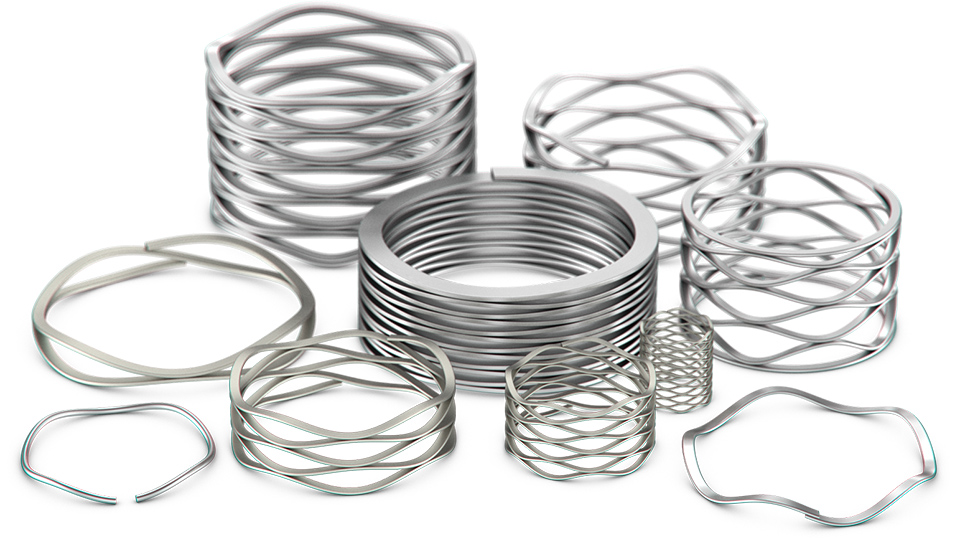

應用較多的波形彈簧的種類為單層波形彈簧
對頂波簧
圓線波簧
多層疊合波簧
直線撥簧等
隨著越來越多種類的撥簧出現
各種波形彈簧都有著什么樣的特點
我們該如何做出選擇呢
各種波形彈簧的優點

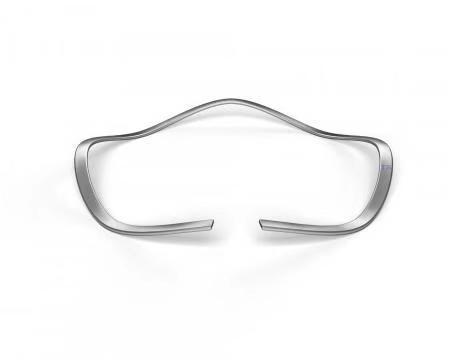

1 單層撥黃單層
撥黃分為單層開口撥黃和單層搭口撥黃
該撥黃適用于多種應用
可以精確可靠的在小變形和低
中等的粒值應用中發揮作用
特別適用于工作高度和工作空間較小的應用
傳統沖壓波黃隨著工作高度的降低
外徑也會隨之?dāng)U張
如果外徑擴大至波黃的安裝孔腔時
傳統波黃會卡死在安裝孔內
而開口撥黃和搭口撥黃很好的解決了這個問題
因為當撥黃壓縮時
撥黃的兩端開口也可以自由移動
這樣就抵消了撥黃的徑向擴張

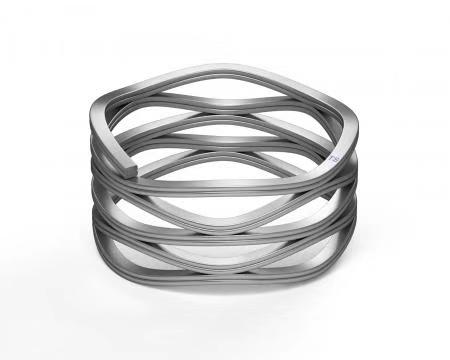

2 對頂波黃對頂波黃分為無支撐圈
對頂波黃和有支撐圈對頂波黃
多層之間由一段連續鋼絲繞制而成
所以對頂波黃也是一個穩定的彈簧結構
對頂波黃的特點是隨著層數的增加
波黃的剛度會隨著波黃層數按比例降低
而粒值不發生變化
這樣就會在更大的壓縮空間內
有著更接近的粒值
也就是各種需要彈性的
應用即使有著很大的制造公差
對頂撥簧也可以再這么大的
公差范圍內提供相似的粒值
原線撥黃原線撥黃有著精確的粒值
和可以提供比單層撥黃更高的負載
適用于安裝軸徑和孔徑很接近的應用里面
因為其寬度比單層波黃寬度小
只有單層波黃所需鏡像空間的30%
所以它的安裝內外徑可以更加接近

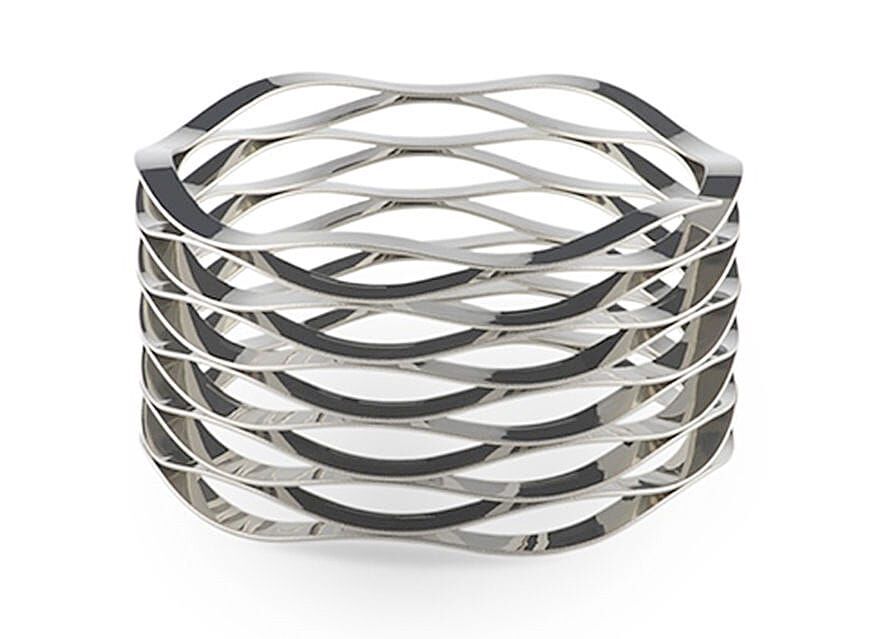

3 多層疊合波黃該波黃是由
扁線以平行方式連續卷繞數層
該波黃的好處是隨著疊合層數的增加
波黃的剛度和力值可以隨著層數成倍增加
特別適用于剛度和負載需求大的應用
4 直線撥黃和其他類型撥黃相比
它可以產生軸向壓力
如此看來
雖然撥黃有如此多的種類
但是每個撥黃種類也有著各自的特點和適用范圍
更可以說明即使有著彈性需求的場景越來越多
波形彈簧都有可能成為其最佳方案
